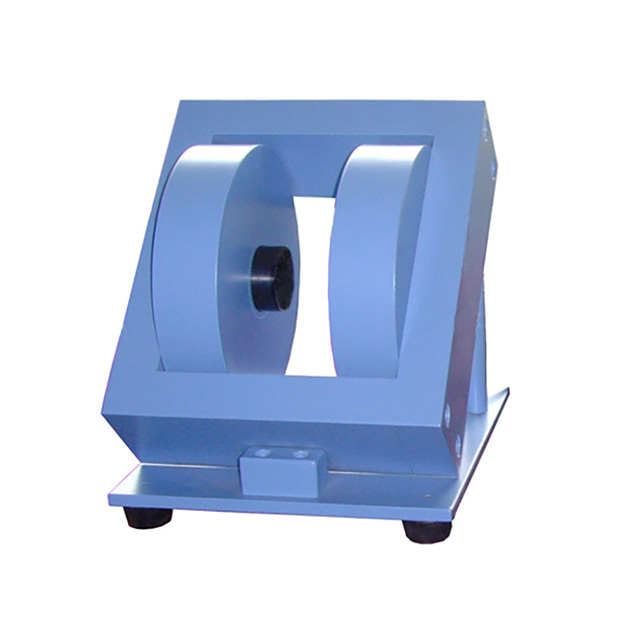

| SD 型電磁鐵：磁場氣隙固定，雙軛結構磁路閉合，磁場方向水平;有極佳的剛性和穩定性，適于對磁場均勻度穩定性要求較高的實驗研究。用于霍爾效應研究，磁電阻效應研究、磁滯伸縮研究、轉矩磁強計、力法磁強計、磁化率測量裝置、磁性材料測量裝置等，特別適合振動樣品磁強計、核磁共振磁強計等高精度儀器的應用?？梢愿鼡Q極頭改變磁場氣隙。 |
 |

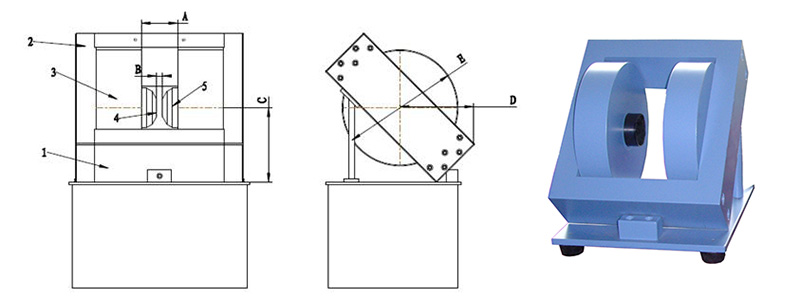

各部位名稱 | 1：橫軛 | 2：立軛 | 3：線包 | 4：極面 | 5:極頭 | 6：扳把 | 7:柱套 |
|
|
| A：線包間距 | B：氣隙 | C：中心高度 | D：中心水平距離 | E：線包直徑 |
|
|
SD系列電磁鐵主要外形尺寸
SD Electromagnet Series Main Dimension
型號
Model | 極柱直徑
Pole Diameter
（mm） | A
（mm） | B
（mm） | C
（mm） | D
（mm） | E
（mm） | 重量
Weight
（Kg） | SD-50 | 50 | 80/定制
Custom | 定制 | 130 | 110 | 200 | 40 | SD-80 | 80 | 100/定制
Custom | 定制 | 175 | 160 | 280 | 135 | SD-100 | 100 | 120/定制
Custom | 定制 | 200 | 180 | 300 | 200 | SD-130 | 130 | 120/定制
Custom | 定制 | 240 | 210 | 380 | 430 | SD-175 | 175 | 120/定制
Custom | 定制 | 310 | 300 | 500 | 630 | SD-200 | 200 | 120定制
Custom | 定制 | 320 | 320 | 550 | 930 | SD-220 | 220 | 120/定制
Custom | 定制 | 330 | 350 | 600 | 1060 | SD-250 | 250 | 120/定制
Custom | 定制 | 350 | 400 | 670 | 1920 | SD-280 | 280 | 150/定制
Custom | 定制 | 380 | 430 | 720 | 2570 | SD-300 | 300 | 150/定制
Custom | 定制 | 400 | 450 | 740 | 3580 | SD-380 | 380 | 200/定制
Custom | 定制 | 440 | 520 | 850 | 6800 |
|
|
SD 雙軛固定氣隙電磁鐵典型磁場指標
SD Double Yoke unadjustable Air Gap Electromagnet
型號
Model | 極柱直徑
Pole Diameter
（mm） | 氣隙
Air Gap
（mm） | 標準極頭極面直徑
Pole Face
(mm) | 標準極頭最大磁場
Maxium Magnetic Field
（T） | 功率
Power | SD-50 | Φ50 | 20 | Φ50 | 0.6 | 0.3KW | SD-80 | Φ80 | 30 | Φ80 | 0.7 | 0.6KW | SD-100 | Φ100 | 30 | Φ60 | 1.1 | 2.0KW | Φ100 | 0.9 | SD-130 | Φ130 | 40 | Φ60 | 1.3 | 3.8KW | Φ100 | 1.2 | SD-175 | Φ175 | 40 | Φ80 | 1.6 | 6.5KW | Φ100 | 1.5 | SD-200 | Φ200 | 50 | Φ80 | 1.5 | 10.0KW | Φ120 | 1.2 | SD-250 | Φ250 | 50 | Φ120 | 1.7 | 12.0KW | SD-280 | Φ280 | 50 | Φ120 | 2.1 | 12.0KW |
|
|

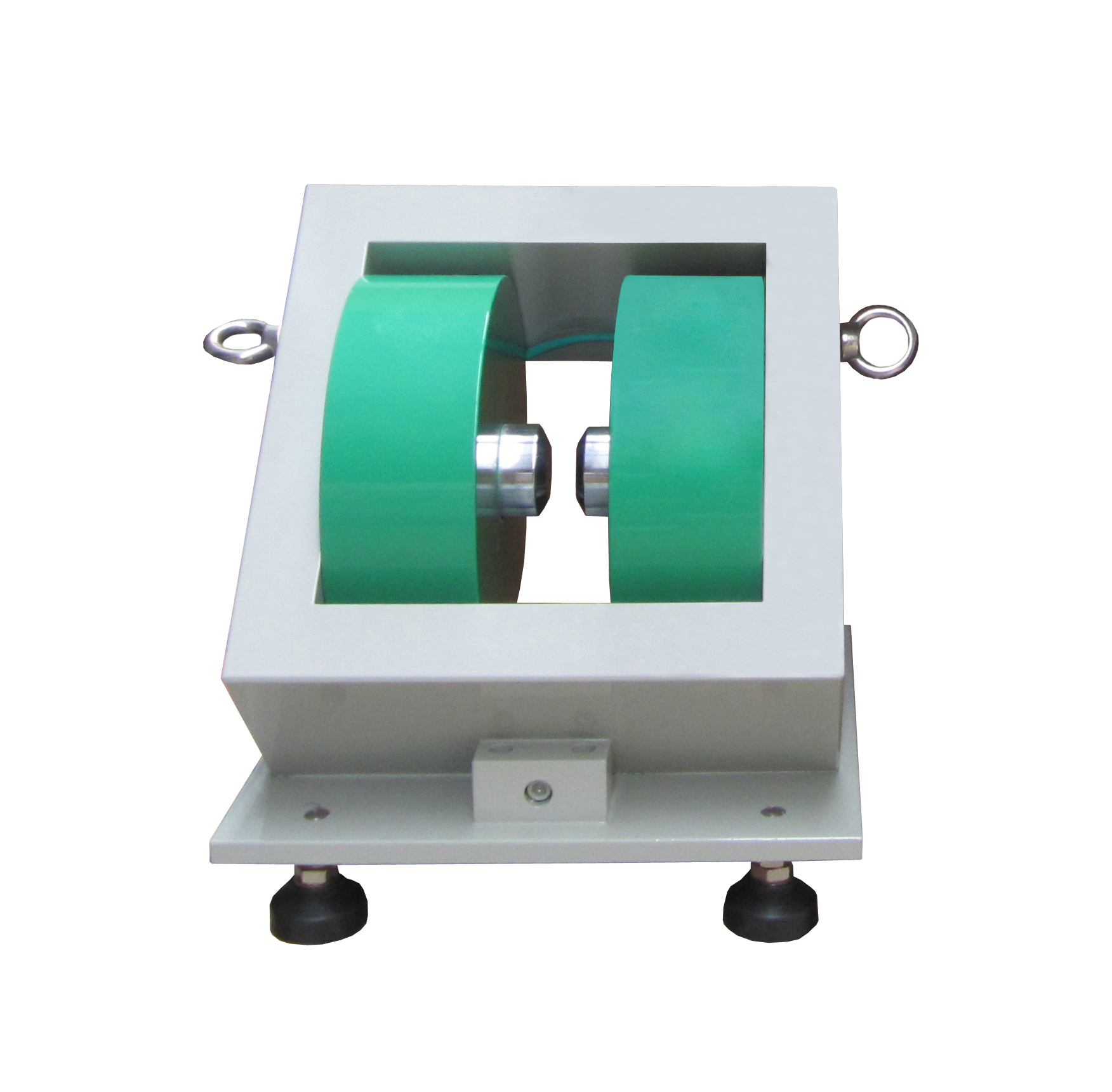

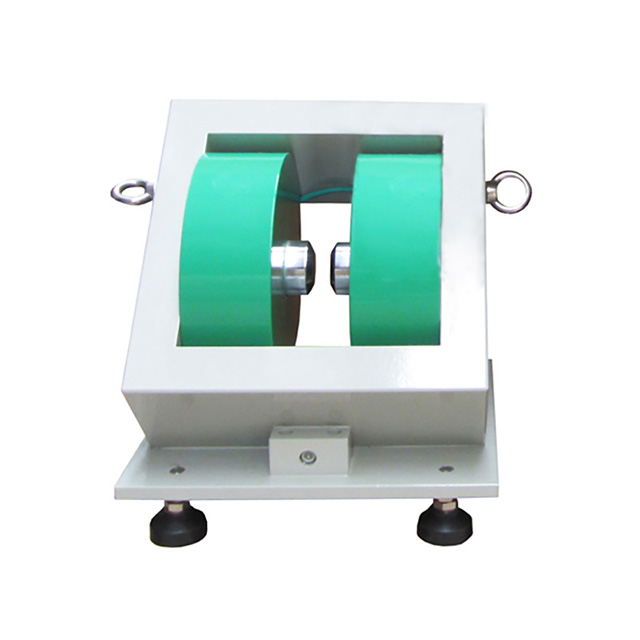

型號 | 主要參數 | 參考圖片 | SD-60 | 1、電磁鐵為雙軛型結構，斜式45度角座放，磁場在水平方向，線包間距80mm，極柱直徑60mm，磁場氣隙固定為20mm。
2、電磁鐵極頭直徑為40mm，中心磁場Hmax≥1.6T
3、電磁鐵采用自然冷卻結構
4、直流供電功率為0.4KW；
5、電磁鐵重量約為85Kg |

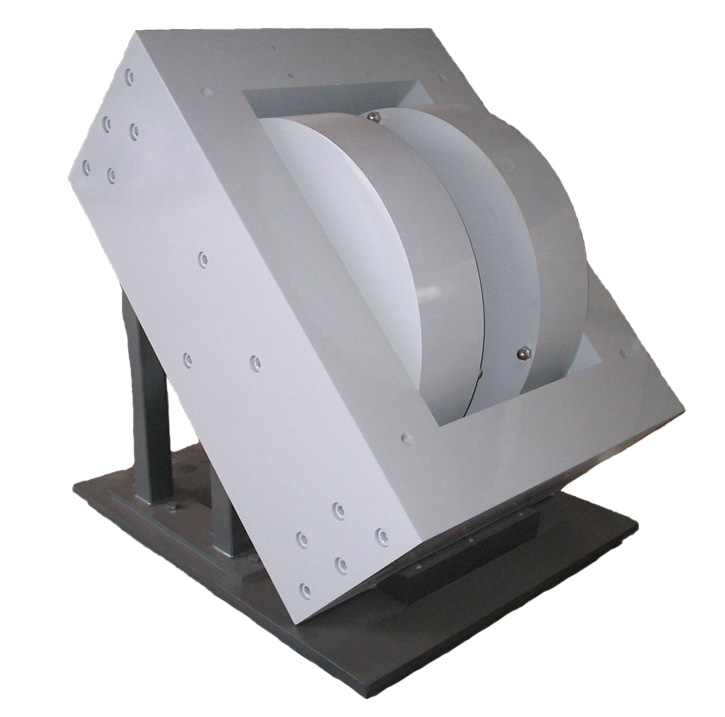

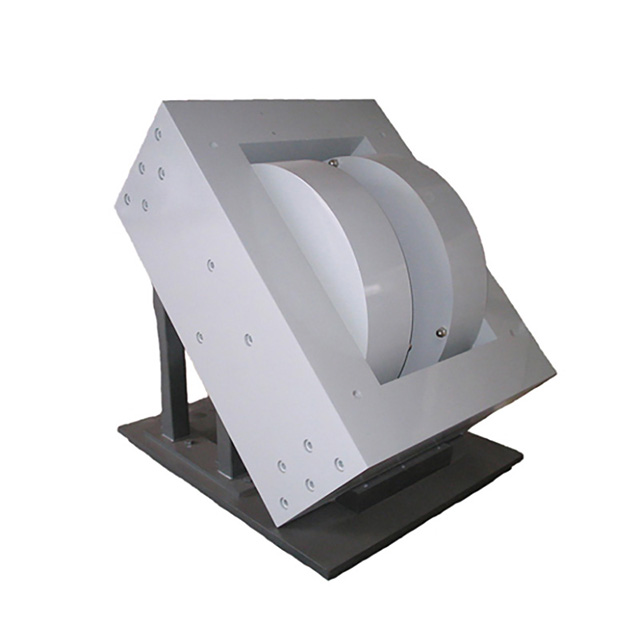

| SD-250 | 1、結構：電磁鐵雙軛型直立座放，磁場氣隙固定為50mm，磁場方向平行于地面。
2、電磁鐵極柱直徑為Φ250mm，配一付直徑為120mm的極頭，線包間距140mm。
3、最高磁場H≥1.8T。電磁鐵內冷式水冷結構；掃描磁場可長時間工作。
4、磁場均勻度：在中心Φ10*10mm3的區域內磁場均勻度優于1*10-4。
5、線包電阻為5.0歐姆，額定電源功率10.0KW
6、電磁鐵重量1.9噸 |

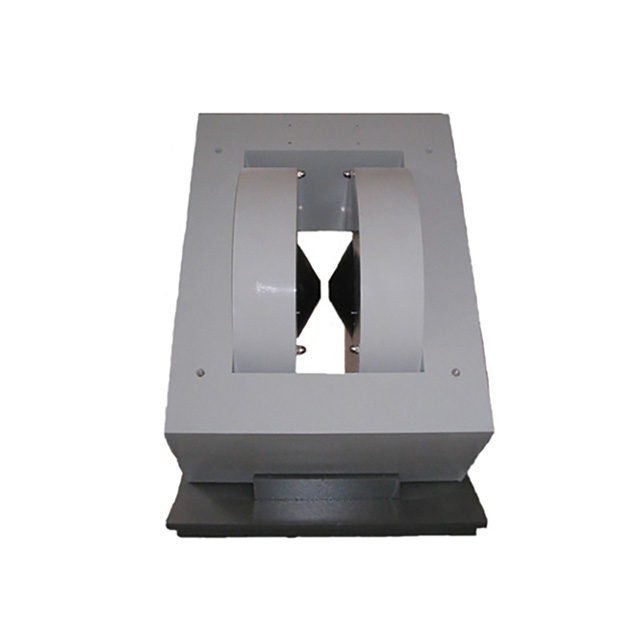

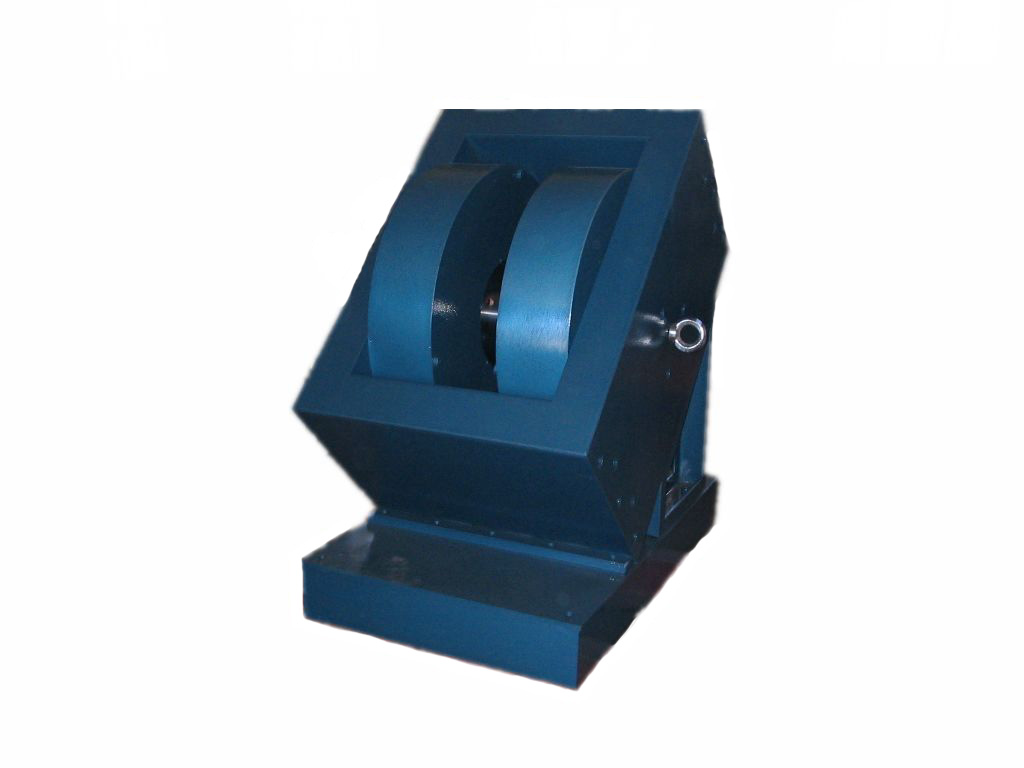

| SD-380 | 1、結構：電磁鐵雙軛型直立座放，磁場氣隙固定為30mm，磁場方向平行于地面。
2、電磁鐵極柱直徑為Φ380mm，配一付直徑為80mm的極頭，線包間距200mm。
3、最高磁場H≥2.7T。電磁鐵內冷式水冷結構，掃描磁場可長時間工作。
4、磁場均勻度：在中心Φ10*10mm3的區域內磁場均勻度優于1*10-4。
5、線包電阻為3.0歐姆，額定電源功率16.0KW
6、電磁鐵重量6.0噸 |
|
|
